VISÃO GERAL DO PRODUTO
A fita transportadora transparente em relevo fornece cavidades formadas individualmente para componentes eletrônicos, mantendo o conteúdo visível através do material transportador. Pode ser considerada para fluxos de trabalho de embalagem onde os operadores precisam verificar a ocupação da cavidade e a orientação do componente. A série histórica de produtos lista aparências claras e pretas com opções de material PS, PC e PET.
VISIBILIDADE E INSPEÇÃO

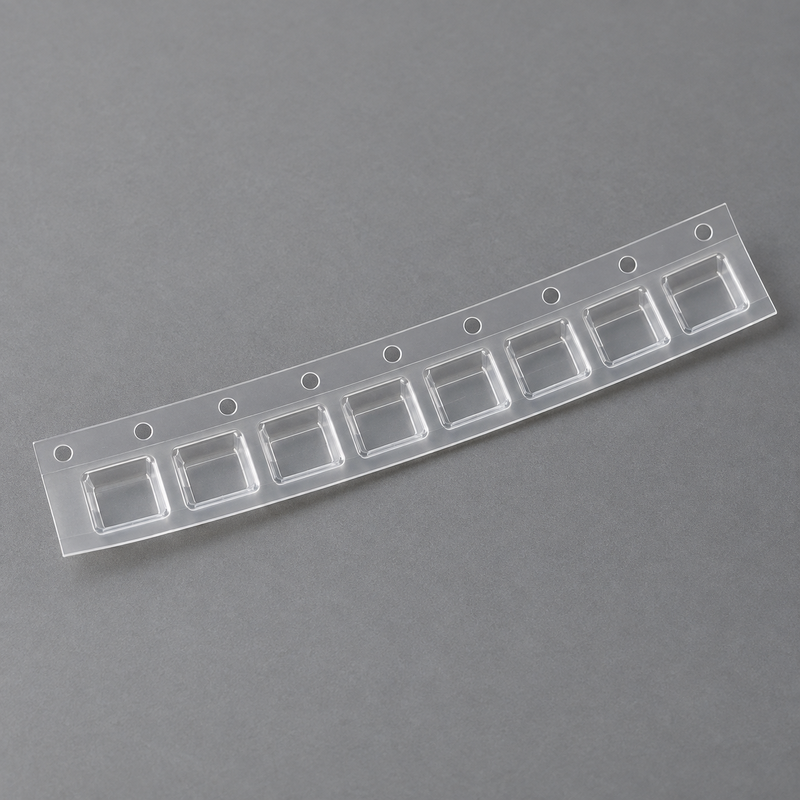

O material transparente pode suportar verificações visuais durante a embalagem e preparação da montagem, mas a visibilidade depende da geometria da cavidade, acabamento do material, iluminação e qualquer fita de cobertura utilizada. A compatibilidade com um sistema de inspeção automatizado deve ser avaliada usando amostras representativas no equipamento do cliente. A fita vazia mostrada na ilustração é um exemplo de configuração, e não um desenho de produção aprovado.
PROJETO DE CAVIDADE ESPECÍFICO PARA COMPONENTES
Cada cavidade é selecionada em torno do corpo do componente, envelope do terminal, altura e orientação pretendida. Um espaço livre adequado deve permitir o carregamento e a remoção, limitando movimentos indesejados sob as condições de manuseio acordadas. Forneça o desenho completo do componente e os requisitos de captação ao solicitar um novo projeto de cavidade.
ALIMENTAÇÃO E ARRANJO DO CARRETEL
A largura da fita, o passo da cavidade e a configuração do furo de engrenagem devem ser considerados em conjunto com o alimentador pretendido. A especificação de origem descreve o tamanho como personalizável; O diâmetro do carretel, a configuração do cubo, o comprimento por carretel, a direção de enrolamento e quaisquer requisitos de líder ou reboque devem ser acordados antes da produção. A ilustração mostra um arranjo de fita estreita, não uma regra de layout de furo para cada largura personalizada.
SELEÇÃO DA FITA DE COBERTURA
Uma fita de cobertura adequada pode ser especificada para ajudar a reter os componentes durante o armazenamento e transporte. Selecione sua largura e método de selagem para o projeto transportador aprovado e grau de material. A selagem e descascamento de teste devem usar a combinação real de transportador e cobertura sob as condições operacionais pretendidas. Confirme se o pedido inclui apenas fita transportadora vazia ou acessórios de embalagem adicionais.
PEDIDO E APROVAÇÃO DE AMOSTRA
Para uma cotação, forneça um desenho ou amostra do componente, orientação de carregamento preferida, detalhes do alimentador, quantidade do pedido e quaisquer requisitos elétricos. A aprovação da amostra deve verificar a acomodação, o espaço livre, a remoção do componente, a alimentação e a compatibilidade da fita de cobertura, quando aplicável. Confirme o desenho de produção, o arranjo de embalagem e os termos comerciais atuais antes de fazer um pedido em volume. Componentes mostrados em outros materiais de aplicação não estão incluídos, a menos que expressamente acordado.
