VISÃO GERAL DO PRODUTO

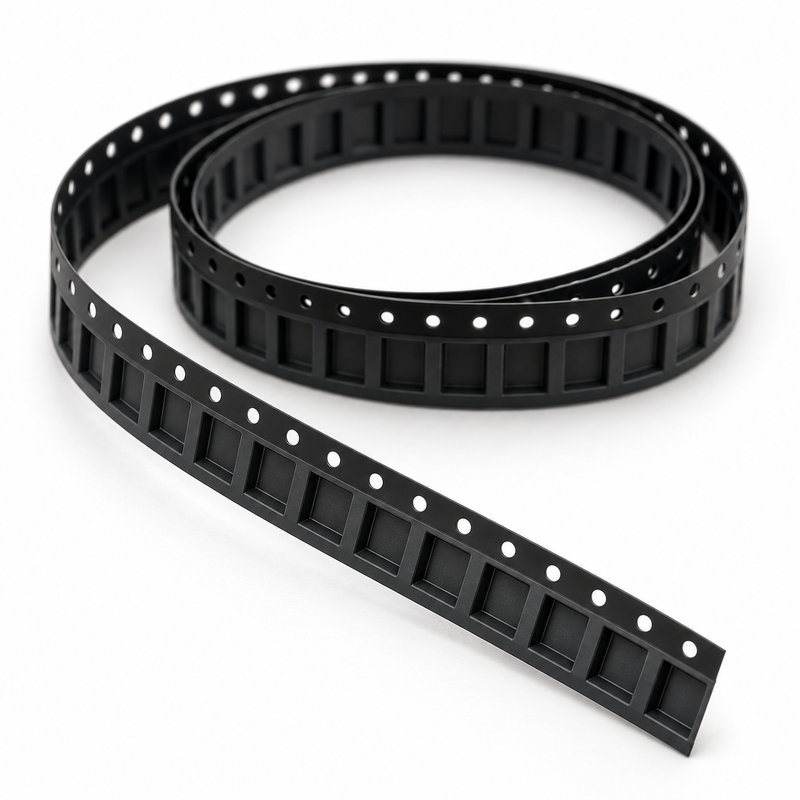

A fita transportadora preta em relevo fornece cavidades individuais formadas para componentes eletrônicos que são embalados para armazenamento, transporte e alimentação para equipamentos de montagem compatíveis.Cada cavidade é selecionada em torno de um tipo de componente para que as peças possam ser apresentadas em uma orientação consistente.A versão preta de PS é o foco desta listagem; a série histórica de produtos também lista PC como uma alternativa de material.SELEÇÃO DE LARGURA E CAVIDADE
larguras de fita de 8, 12, 16, 24, 32, 44, 56, 72 e 88 mm. Esta gama descreve uma família de configurações, não uma fita que acomoda todos os componentes.
O espaço utilizável da cavidade, a profundidade da cavidade, o passo e os recursos de suporte devem ser selecionados a partir do desenho do componente, incluindo dimensões do corpo, envelope do terminal ou chumbo e requisitos de captação.Tipos de componentes separados podem exigir ferramentas de cavidade separadas, mesmo quando usam a mesma largura de fita.ALIMENTAÇÃO E ENROLAMENTO
Os furos de engrenagem fornecem uma interface de indexação para equipamentos de alimentação compatíveis.
A geometria do furo, o passo da cavidade e sua relação devem ser revisados com o alimentador pretendido, em vez de inferidos apenas pela largura.O diâmetro do carretel, o tamanho do cubo, o comprimento da fita por carretel, a direção do enrolamento e quaisquer requisitos de líder ou reboque devem ser incluídos na especificação do pedido.DESEMPENHO ELÉTRICO
"10E5 ou NÃO"
APROVAÇÃO DE COTAÇÃO E AMOSTRA
Forneça um desenho ou amostra do componente, preferência de largura de fita, orientação de cavidade necessária, detalhes do equipamento e quantidade do pedido.
Onde uma nova cavidade for necessária, a viabilidade da ferramenta e a aprovação da amostra devem preceder a produção.Confirme o ajuste da cavidade, o desempenho da alimentação, o arranjo de enrolamento e o comportamento da fita de cobertura antes do fornecimento em volume.
